Успех ТПТ-522Н трассотечеискатель для диагностики неметаллических и металлических трубопроводов

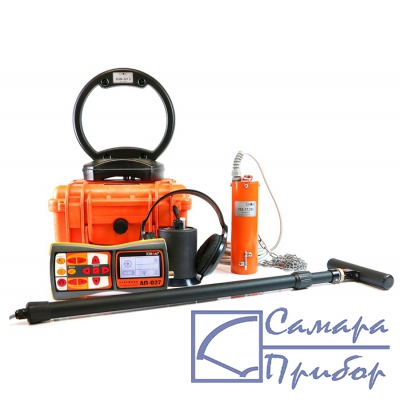

трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-522НФото Успех ТПТ-522Н
Новый прибор, цена с НДС:
362 940,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: Успех ТПТ-522-Н, Успех ТПТ522Н

Функции трассотечепоискового комплекта Успех ТПТ-522Н:

  • определения местоположения и глубины залегания скрытых коммуникаций (металлических и неметаллических трубопроводов, кабельных линии) на глубине до 6 м и удалении более 5 км от места подключения генератора;
  • трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами;
  • определения мест повреждения кабельных линий электромагнитным и акустическим методами;
  • обследования участков местности перед проведением земляных работ;
  • обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Особенности трассотечепоискового комплекта Успех ТПТ-522Н:

Трассотечеискатель "Успех ТПТ-522Н" – универсальный многофункциональный комплект, в котором объединены три устройства:

1. Трассоискатель с акустическим датчиком

Особенности:

  • использованием в работе генератора переменной мощности АГ-144 (7,5 Вт –180 Вт) и механизма ударного «УМ-112» (единственного в России)
  • полным отсутствием паразитных наводок на соседние объекты (трубы)
  • очень высокой точностью локализации

Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.)

2. Трассоискатель с электромагнитным датчиком

Особенности:

  • возможность выбора мощности от 7,5 до 180 Вт
  • автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку.
  • применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами).
  • длительное время работы (до 18 часов при выборе малой мощности)

3. Течеискатель с акустическим датчиком

Особенности:

  • высокая чувствительность акустического датчика.

Приемники поисковые многофункциональные АП-027 используются как для решения одной задачи (течепоиск, трассопоиск), так и для комплексного применения (течетрассопоиск и т.д.)

ВАЖНАЯ ОСОБЕННОСТЬ:

АП-027 ­ это многофункциональный прибор, который ВПЕРВЫЕ В МИРОВОЙ ПРАКТИКЕ позволяет:

  • Осуществлять поиск утечек жидкостей из трубопроводов.
  • Осуществлять 2 вида трассопоиска (электромагнитный и акустический).
  • Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами. (контактным и бесконтактным).
  • Наличие функции выбора кабеля из пучка.

Существенные преимущества:

  • Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
  • Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала утечки).
  • Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).

Дополнительные возможности:

  • Высокая чувствительность. Коэффициент усиления тракта ­ до 100 дБ.
  • Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
  • Регулируемый уровень подсветки.
  • Класс защиты от внешних воздействий IP54.

Функциональные возможности приемника АП­027 в различных режимах работы:

Режим «течепоиск» Поиск утечек жидкости при помощи акустического контактного датчика (АД) с защитой от помех. Частотный диапазон ­ 0,1…2 кГц. Выбор полосы пропускания внутри частотного диапазона – по 8 градаций ограничения «снизу» и «сверху» (логарифмическая шкала). Трансляция звукового сигнала на головные телефоны.

Режим «электромагнитный трассопоиск» Поиск трассы электропроводящей коммуникации при помощи электромагнитного датчика (ЭМД). Фильтры 50…60, 100…120, 512, 1024, 8928, 33000 Гц или «широкая полоса». Трансляция сигнала на головные телефоны (натуральный или синтезированный звук) или на встроенный излучатель (синтезированный звук).

Режим «акустический трассопоиск» Поиск трассы коммуникации из любого (в том числе и НЕЭЛЕКТРОПРОВОДЯЩЕГО) материала при помощи акустического датчика (АД).

Режим поиска дефектов изоляции электропроводящих коммуникаций Контактный и бесконтактный методы поиска утечек тока в землю при помощи специальных датчиков (ДКИ и ДОДК).

Режим выбора кабеля из пучка Идентификация выделенного кабеля в пучке при помощи индукционных «клещей» (КИ).

Применяемые датчики:

  • акустический датчик (АД) для «течепоиска» (поиска утечек жидкости) и «акустического трассопоиска» коммуникаций (в том числе пластиковых трубопроводов);
  • электромагнитный датчик (ЭМД) для «электромагнитного трассопоиска»;
  • контактный датчик контроля качества изоляции (ДКИ) электропроводящих коммуникаций (кабелей и трубопроводов);
  • бесконтактный датчик – определитель дефектов изоляции (ДОДК) электропроводящих коммуникаций (кабелей и трубопроводов);
  • «клещи» индукционные (КИ) для выбора кабеля из пучка.

Масса приемника: 0,46 кг.Габаритные размеры приемника: 220x102x42 мм

Визуальная индикация:

    Двухсегментная шкала уровня сигнала с цифрой 0…100% (суммарное и «полезное» значения)График (движущаяся диаграмма) изменения уровня полезного сигнала во времени в диапазоне 0…100%Двухсегментная индикация частотного спектра суммарного и «полезного» сигналов при течепоиске. Отображаются суммарное (мгновенное) и «отфильтрованное» (полезное) значения уровня сигнала отдельно по каждой частотной составляющей спектра. Совместно с прослушиванием, визуализация спектра полезного сигнала на фоне спектра помех помогает оператору принять решение о выборе диапазона фильтрации и затем «увидеть» услышанный результат этой фильтрации«История» измерений («память» на 30 значений уровня сигнала)

Технические характеристики трассотечепоискового комплекта Успех ТПТ-522Н:

Технические характеристики:
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%512/1024/8928
Частоты следования ударов нч / сч / вч0,5/1/2
Режимы генерации«SIN» «непрерыв»
«SIN»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойавтоматическое
Источники питанияВстроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм220х160х145
Вес электронного блока, не более, кг8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатацииминус 30…+45ºС
Класс климатической защитыIP54
Механизм ударный УМ-112:
Рабочее положение крепления ударного механизма на трубу
- допустимое
- оптимальное для максимальной дальности трассировки
любое
верхнее
Длина соединительного кабеля “УМ-112”, не менее, м5
Диаметр исследуемой трубы, ммот 50
Габаритные размеры, не более, мм90 х 200
Масса комплекта, не более, кг3
Индуктивная антенна - 301.2:
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом36
Тип корпусапластмассовый, герметичный
Приемник АП-027:
ПАРАМЕТРДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)0,05…2,00 кГц0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB
Визуальная индикацияЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.-
Встроенный излучатель - синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее20 часов
Допустимый диапазон температур окружающей среды при эксплуатацииминус 20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более0,46 кг
Электромагнитный датчик ЭМД-237:
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса, Гц8928; 1024; 512 Гц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
Датчик акустический АД – 227:
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,5

Комплект поставки Успех ТПТ-522Н

Трассотечепоисковый комплект Успех ТПТ-522Н состоит из следующих элементов:

  • Генератор АГ-144;
  • Ударный механизм «УМ – 112»;
  • Приёмник АП-027;
  • Электромагнитный датчик ЭМД-237;
  • Датчик акустический АД-227;
  • Антенна рамочная ИЭМ-301.2;
  • Головные телефоны;
  • Провода соединительные;
  • Дополнительные принадлежности;

Дополнительная комплектация Успех ТПТ-522Н

  • УМ-112, ударный механизм
  • КИ-110/110, клещи индукционные, диаметр 110мм
  • КИ-110/125, клещи индукционные, диаметр 125мм
  • КИ-110/50, клещи индукционные, диаметр 50мм

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
