Успех АГ-428.20 трассоискатель

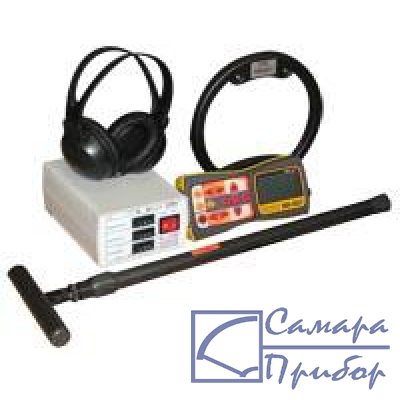

трассоискатель Успех АГ-428.20Фото Успех АГ-428.20
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: Успех АГ 428.20, Успех-АГ-428.20

Особенности прибора Успех АГ-428.20

  • Трассировка кабеля и определение глубины залегания
  • Поиск места повреждения силового кабеля
  • Поиск металлических трубопроводов и определение глубины залегания
  • Поиск мест пересечения трубопроводов и кабеля
  • Трассировка и контроль изоляции защитных покрытий газопровода

Назначение трассоискателя Успех АГ428.20 Успех АГ-428.20

Комплект трассопоисковый "Успех АГ-428.20" предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
  • определения мест повреждения кабельных линий;
  • обследования участков местности перед проведением земляных работ;
  • проведения работ по поиску скрытой проводки;
  • трассировка коммуникаций без непосредственного подключения.

Решаемые задачи Успех АГ-428.20

  • Трассировка кабеля и определение глубины залегания
  • Поиск места повреждения силового кабеля
  • Поиск металлических трубопроводов и определение глубины залегания
  • Поиск мест пересечения трубопроводов и кабеля
  • Трассировка и контроль изоляции защитных покрытий газопровода

Технические характеристики трассоискателя Успех-АГ-428.20 Успех АГ-428.20

Генератор АГ-114М
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения)5, 10, 20 Вт
Усилитель мощностиCLASS D   КПД 80%
Частота генерации (непрерывно или импульсы)512, 1024, 8928 Гц, чередование 3-х частот
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойАвтоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы)5 часов
Питание1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блокаНе более 190х140х80 мм
Вес генератора в чехлеНе более 2,2 кг
Приемник АП-027
ПараметрДатчики
ЭМД/ДКИ/ДОДК/КИАД
Вид работы в зависимости от датчикаОпределяется автоматически, при подключении датчика
Вид принимаемого сигналаВыбирается оператором как «непрерывный / импульсный»Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтровЦентральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)0,05…2,00 кГц0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала100 dB
Визуальная индикацияЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикацияГоловные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.-
Встроенный излучатель - синтезированный звук ЧМ.
ПитаниеНапряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работыНе менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатацииминус 20ºС…+50ºС
Класс защиты от внешних воздействийIP54
Габаритные размеры электронного блока220х102х42 мм
Масса электронного блокаНе более 0,46 кг
Электромагнитный датчик ЭМД-237
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса8928; 1024; 512 Гц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)
Индуктивная антенна 301.2
Максимальная мощность, подводимая к «рамке»Не более 10 Вт
Модуль полного комплексного сопротивления на частоте 8928 Гц36 Ом
Тип корпусапластмассовый, герметичный

Комплектация трассоискателя Успех-АГ-428.20 Успех АГ-428.20

  • Генератор АГ-114M;
  • Приёмник АП-027;
  • Электромагнитный датчик ЭМД-237;
  • Антенна рамочная ИЭМ-301.2;
  • Головные телефоны;
  • Провода удлинительные;
  • Дополнительные принадлежности;
  • Руководство по эксплуатации.

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.

Отзывы покупателей из Самары

Отзывов о товаре: 0 | Добавить отзыв о Успех АГ-428.20

Купить Успех АГ-428.20 в Самаре по выгодной цене, а также получить техническую консультацию Вы можете следующим образом:

1. Отправить сообщение по электронной почте info@samarapribor.ru
2. Связаться с отделом продаж по тел/факс: +7(846)243-73-36, +7(846)331-57-08
3. Viber Whatsapp: +7(962)603-73-36

Осуществляем доставку Успех АГ-428.20 в Самару и в другие города России.
