РИ-307USBм СТРИЖ с расширенной версией ПО рефлектометр

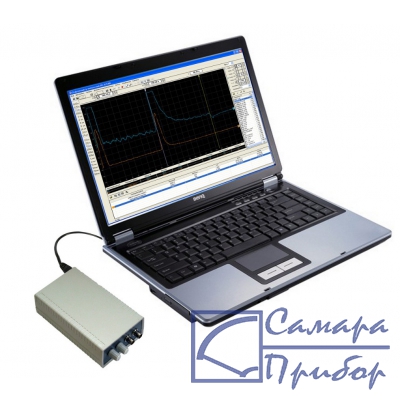

рефлектометр РИ-307USBм СТРИЖ с расширенной версией ПОФото РИ-307USBм СТРИЖ с расширенной версией ПО
Новый прибор, цена с НДС:
112 800,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: РИ-307USBм, РИ 307USBм, РИ307USBм

Назначение рефлектометра РИ-307USBм СТРИЖ:

РИ-307USBм СТРИЖ является полным функциональным аналогом РИ-307 СТРИЖ при существенно меньшей цене и габаритах. Рефлектометр РИ-307USBм СТРИЖ предназначен для работы в едином комплексе с персональным компьютером.

Импульсный рефлектометр РИ-307USBм СТРИЖ – это двухканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар, "мерцающие" неоднородности).

Прибор РИ-307USBм СТРИЖ предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • Измерение длин кабелей;
  • Измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • Измерение коэффициента укорочения линии при известной ее длине;
  • Определение характера повреждений.

Импульсный рефлектометр РИ-307USBм СТРИЖ применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • Медножильные кабели связи (ТПП, МКС и т.п.);
  • Кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • Силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • Воздушные кабельные линии;
  • Компьютерные сети (СКС и т.п.);
  • Телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • Для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра РИ-307USBм СТРИЖ:

  • Исполнение в виде выносного блока, подключаемого к ПК по USB;
  • Питание по шине USB (не требует аккумуляторов и блока питания);
  • Управление и отображение результатов измерения на персональном компьютере;
  • Два параллельных канала;
  • Измерение в реальном масштабе времени;
  • Максимальная дальность - 64 км;
  • Высокое разрешение по дальности: 12,5 см в диапазонах 62,5 м – 1 км; 25 см – 8 м в диапазонах 2 км – 64 км;
  • Двухкурсорная измерительная система;
  • Возможность детального рассмотрения любого участка рефлектограммы;
  • Подавление асинхронных помех;
  • Режим выявления непостоянных во времени неоднородностей;
  • Сравнение до пяти рефлектограмм (две линии и три рефлектограммы из памяти);
  • Режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
  • Режим регистрации разбитости пар;
  • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения.

Технические характеристики рефлектометра РИ-307USBм СТРИЖ:

ПараметрЗначения
Диапазон измерения расстояния (временной задержки)от 0 до 64000 м (от 0 до 640 мкс)
Поддиапазоны измерений0 – 62,5 м (0 – 0,625 мкс),
0 – 125 м (0 – 1,25 мкс);
0 - 250 м (0 – 2,5 мкс);
0 - 500 м (0 -5 мкс);
0 - 1000 м (0 - 10 мкс);
0 - 2000 м (0 - 20 мкс);
0 - 4000 м (0 - 40 мкс);
0 - 8000 м (0 - 80 мкс);
0 - 16000 м (0 - 160 мкс);
0 - 32000 м (0 - 320 мкс);
0 - 64000 м (0 - 640 мкс)
Погрешность измерения расстоянияот 12,5 см до 8 м в зависимости от поддиапазона измерений.
Диапазон согласованных сопротивленийот 25 Ом до 600 Ом
Длительность зондирующего импульсаот 10 нс до 50 мкс
Амплитуда зондирующего импульсане более 10 В
Чувствительность приёмного тракта1 мВ
Диапазон установки коэффициента укороченияот 1.000 до 3.000, с шагом 0.001
Время непрерывной работыне ограничено
Габаритные размеры175х95х47 мм
Диапазон рабочих температурот -20 °С до +40 °С
Масса прибора с аккумуляторной батареейне более 0,3 кг

Комплект поставки РИ-307USBм СТРИЖ с расширенной версией ПО

НаименованиеКоличество
Рефлектометр импульсный РИ-307USBм СТРИЖ1
Кабель USB 2.0 (A – B)1
Кабель соединительный 1,5 м2
Руководство по эксплуатации РЭ1
Компакт-диск с расширенной версией ПО1
Сумка для аксессуаров1

Дополнительная комплектация РИ-307USBм СТРИЖ с расширенной версией ПО

  • УП-1, устройство переходное
  • СА-12В25, сетевой адаптер 12В 2.08А (25 Вт макс.)
  • КС-1.5К25, кабель соединительный 1,5 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 25.4 мм
  • Сумка, для аксессуаров
  • П-BNCK, переходник BNC-М – клеммы
  • КУ-2.0BNC, кабель-удлинитель 2 м, 75 Ом, оконцованный BNC.M – BNC.F
  • КУ-5.0BNC, кабель-удлинитель 5 м, 75 Ом, оконцованный BNC.M – BNC.F
  • КС-1.5К5, кабель соединительный 1.5 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 5 мм
  • КС-0.1К5, кабель соединительный 0.1 м, 75 Ом, оконцованный BNC.M – изолированный зажим типа «крокодил» с шириной захвата 5 мм
  • ПС-1.5К5, комплект ( 3шт. ) проводов соединительных для моста 1,5 м, оконцованные клемма - изолированный зажим типа «крокодил» с шириной захвата 5 мм
  • СА-12В40, сетевой адаптер повышенной мощности 12В 3.33А (40 Вт макс.)
  • КК-USBAB, кабель коммуникационный USB A-B (для рефлектометра РИ-307USB)
  • Расширенная версия ПО, для РИ-307 USBм
  • КУ-3.0BNC50, кабель-удлинитель 3 м, 50 Ом, оконцованный BNC.M – BNC.F
  • КС-3К25, кабель соединительный 3 м, 75 Ом, оконцованный BNC.M, изолированный зажим типа крокодил с шириной захвата 25,4 мм

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
