PZ195U-AK1 вольтметр

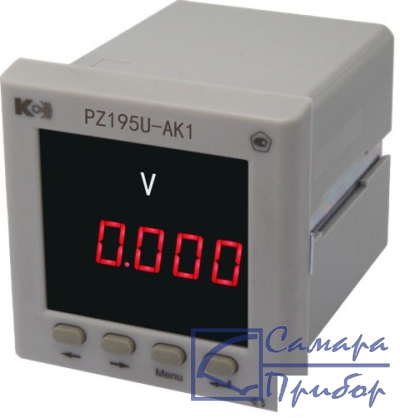

вольтметр PZ195U-AK1Фото PZ195U-AK1
Новый прибор, цена с НДС:
по запросу
Производитель: Россия
Госреестр РФ: 61535-15
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: PZ195UAK1, PZ195U AK1, PZ 195U-AK1, PZ-195U-AK1, PZ-195U AK1, PZ 195UAK1, PZ-195UAK1, PZ195U-A K1, PZ-195U-A-K1, PZ195U AK1, PZ 195U-AK1

Назначение вольтметра PZ195U-AK1:

Вольтметры PZ195U-AK1 предназначены для измерения напряжения постоянного тока в электрических цепях.

Вольтметры PZ195U-AK1 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

Приборы PZ195U-AK1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

Особенности вольтметра PZ195U-AK1:

  • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
  • Цифровой интерфейс RS-485;
  • Протокол Modbus RTU;
  • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
  • Вход в меню настройки защищен паролем;
  • Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В);
  • Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговый выход (диапазон преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
  • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
  • Средняя наработка на отказ - 200000 часов;
  • Средний срок службы - 25 лет.

Технические характеристики вольтметра PZ195U-AK1:

ПараметрЗначение
Номинальные значения входного сигнала
Номинальное значение напряжения постоянного тока (PZ195U), Uн: (1) (2)
- мВ100; 200; 500; 1000; 2000
- В1; 2; 5; 10; 20; 50; 100; 200; 300; 500
Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА5
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала
- тока для PZ195U, работающего с дополнительным сопротивлением± (0,005…1,2)·Iн или (0,005…1,2)·Iн
- напряжения для PZ195U прямого включения± (0,005…1,2)·Uн или (0,005…1,2)·Uн
- напряжения для PZ195U, работающего с внешним шунтом (2) (3)± (0,005…1,2)·Uн или (0,005…1,2)·Uн
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, Вот 80 до 270
Мощность, потребляемая от источника питания, ВА, не более5
Время установления рабочего режима после включения питания, мин, не более5
Индикация
Тип индикатора1-строчный светодиодный
Количество строк индикатора1
Диапазон отображаемых значений (4)-9999…0…9999 или 0…9999
Период обновления результатов измерения, с, не более1,1
Порт RS-485
Протокол связиModbus RTU
Скорость обмена, бод2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Аналоговые выходы
Количество1
Тип (выбирается при заказе)4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 4-12-20 мА, 0-20 мА, Ом, не более350
- для выходов типа 0-5 мА, ±5 мА, Ом, не более750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее20
- для выходов типа 0-10 В, кОм, не менее20
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы3
- питание – выходы3
- входы – выходы2
Климатические условия
Эксплуатация / транспортирование и хранениеТемпература окружающего воздуха, °С-40…+70 / -50…+80
Относительная влажность, %93 при +35 °С, без конденсации влаги
Высота над уровнем моря, м, не более2500
Размеры и масса
Габаритные размеры передней панели, мм74x74
Габаритная длина, мм84,5
Вырез в щите, мм67x67
Масса прибора, кг, не более0,27

(1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

(2) Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.

(3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

(4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

Комплект поставки PZ195U-AK1

НаименованиеКоличество
1.Вольтметр PZ195U-AK11

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
