MZC-202 измеритель параметров цепей фаза-нуль и фаза-фаза электросетей

измеритель параметров цепей фаза-нуль и фаза-фаза электросетей MZC-202Фото MZC-202
прибор не поставляется
Производитель: Sonel, Польша

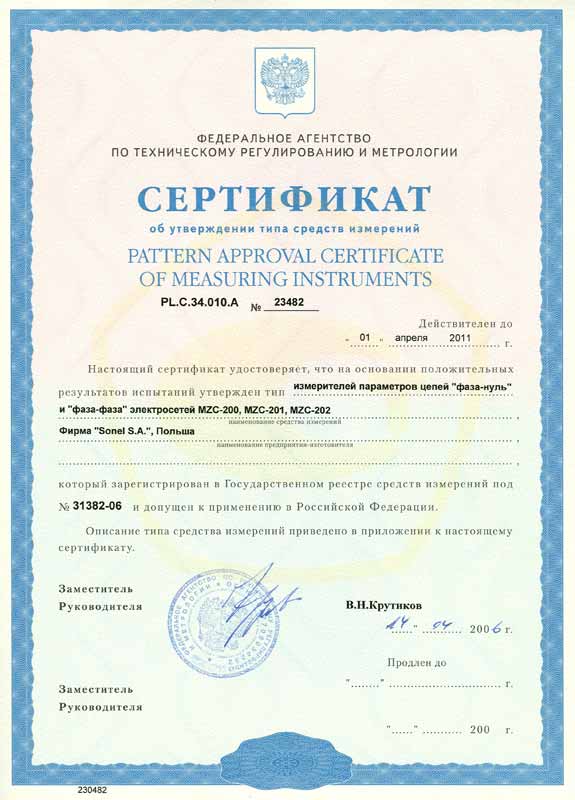

Госреестр РФ: 31382-11
Статус: cнят с производства
Рекомендуемая замена: MZC-304
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: MZC202

Назначение и область применения:

Измеритель MZC-202 предназначен для измерения параметров цепей "фаза-нуль" и "фаза-фаза" электросетей. Прибор MZC-202 может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.

Основные характеристики прибора MZC-202:

  • измерение активного сопротивления цепей "фаза-фаза" и "фаза-нуль";
  • автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
  • контроль целостности проводов;
  • измерение сопротивления заземляющих устройств;
  • измерение действующего значения напряжения переменного тока;
  • возможность установки фактической длины измерительных проводов для учёта их сопротивления при расчёте активного сопротивления петли короткого замыкания;
  • автоматический выбор диапазона измерений;
  • проведение измерений без отключения источника питания и защит;
  • время протекания измерительного тока 10 мс;
  • автоматический выбор фазного и междуфазного напряжения при расчётах тока короткого замыкания;
  • автоматическое самовыключение измерителя при его простое в течение 120 секунд;
  • память результата последнего измерения.

Номинальное напряжение испытуемых цепей:

  • MZC-200- 220/230 В и 380/400 В;
  • MZC-201 - 290/500 В;
  • MZC-202 - 100/170 В;
  • MZC-203 - до 600 В.

Приборы серии MZC-201, MZC-202 и MZC-203 - поставляются на заказ.

Основные технические характеристики измерителя MZC-202:

Измерение напряжения переменного тока:

ДиапазонРазрешениеОсновная погрешность
0 ... 440 В1 В± (2% и.в + 2 ед. мл. разряда)

Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц

Измерение сопротивления петли короткого замыкания Rs Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)

Провод измерительныйДиапазон измерения Rs
1,2 м0,24 ... 200 Ом
5 м0,26 ... 200 Ом
10 м0,28 ... 200 Ом
20 м0,35 ... 200 Ом

Диапазон отображения сопротивления

Диапазон отображенияРазрешениеОсновная погрешность
0 ... 9,99 Ом0,01 Ом± (2,5% и. в. + 5 ед. мл. разряда)
10 ... 99,9 Ом0,1 Ом± (2,5% и. в. + 3 ед. мл. разряда)
100 ... 200 Ом1 Ом± (3% и. в. + 3 ед. мл. разряда)

Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un) Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)

Провод измерительныйДиапазон измерения Iк для Un = 220 ВДиапазон измерения Iк для Un = 380 В
1,2 м1,15 А...976 А2,00 А...1,69 кА
5 м1,15 А...916 А2,00 А...1,59 кА
10 м1,15 А...824 А2,00 А...1,43 кА
20 м1,15 А...671 А2,00 А...1,16 кА

Диапазон отображения ожидаемого тока короткого замыкания

Диапазон отображенияРазрешениеОсновная погрешность
1,15 А ... 9,99 А0,01 АВычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания
10 А ... 99,9 А0,1 А
100 А ... 999 А1 А
1,00 кА ... 9,99 кА10 А
10 кА ... 40 кА100 А

Контроль целостности проводов

Порог срабатывания блокировки измеренийОсновная погрешность определения порога
3 кОм± 10 %

Номинальное напряжение измеряемой цепи Un:

Напряжение фазное220 В или 230 В
Напряжение междуфазное380 В или 400 В
Диапазон напряжения, при котором выполнимо измерение петли180 В ... 440 В
Номинальная частота измеряемой цепи50 Гц и 60 Гц (45...65 Гц)

Дополнительные технические характеристики измерителя MZC-202:

Наименование параметраЗначение
Габариты (Ш x В x Г)230 х 67 х 35 мм
Масса0,25 кг
Дисплейжидкокристаллический, 3 цифры высотой 14 мм
Питаниеэлемент питания 9 В (размеров 6F22, "Крона")
Температурный диапазон0 ... +40°C
Температура хранения-20 ... +60°C
Время до самовыключения2 минуты
Класс изоляциидвойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасностиIII 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529IP40

Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин).

Комплект поставки MZC-202

НаименованиеКоличество
1.Прибор1
2.Зажим «Крокодил» изолированный чёрный K01 (10 А)1
3.Документация1
4.Провод измерительный 1,2 м с острым зондом желтый (MZC-XXX, MRP-XXX, MIE-500, MRU-XXX)1
5.Провод измерительный 1,2 м с острым зондом черный1
6.Футляр с ремнем (MZC-200, MZC-300, MZC-303E, MRP-120, MRP-200, MIE-500, MIC-3)1
7.Элемент питания1

Дополнительная комплектация MZC-202

  • K02, зажим "крокодил" изолированный жёлтый
  • Провод измерительный 1,2 м с разъемом банан черный, для MZC-XXX, MRP-XXX, MIC-3/1000/2500, MIE-500, LKZ-700
  • Провод измерительный 1,2 м с разъемом банан желтый, для MZC-xxx, MRP-xxx, MIE-500, MIC-3, MPI-508/511, MRU-10X, LKZ-700
  • K01, зажим «крокодил» изолированный черный
  • Зонд острый, с разъемом банан желтый ( TC-20, MZC-xxx, MRP-xxx, MIE-500, MIC-3)
  • AGT-32P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • AGT-63P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • Зонд острый, с разъемом банан черный (MZC-xxx, MRP-120, MIE-500, MIC-3, MPI-51x)
  • Провод измерительный 10 м с разъемами "банан" желтый, для MZC-XXX, MPI-XXX, MIE-500
  • AGT-16T, соединитель электрический-адаптер для серий MPI, MRP, MIC, MZC, TKF
  • Провод измерительный 20 м с разъемами "банан" желтый, для MZC-XXX, MPI-XXX, MIE-500
  • AGT-32T, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • AGT-16С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • Провод измерительный 5 м с разъемами банан желтый, для MZC-XXX, MPI-XXX, MIE-500
  • AGT-16P, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • AGT-32С, соединитель электрический-адаптер для серий TC, MPI, MRP, MIC, MZC, TKF
  • Футляр М1, для MZC-xxx, MRP-xxx, MIC-3, MIE-500, REN-700

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
