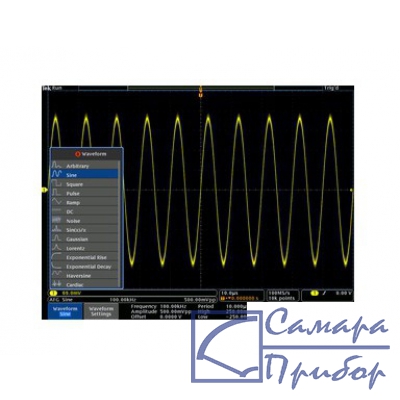

Фото MDO4AFG|
Новый прибор, цена с НДС:
по запросу
|
Диапазон частот от 0,1 Гц до 50 МГц (синус). Форм сигналов - 14 и произвольная форма. Погрешность частоты 50 ppm. Диапазон амплитуд от 20 мВпик-пик до 5 Впик-пик (высокий импеданс). Неравномерность АЧХ ±0,5 дБ. Произвольная форма (128 К, 250 Мвыб/сек). Для осциллографов Tetronix серии MDO4000C.
| Параметр | Значение |
| Сигналы | синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, пост. напряжение, шумоподобный, кардинальный синус (Sinc), функция Гаусса, функция Лоренца, экспоненциальное нарастание и спад, гаверсинус, кардиосигнал и произвольный сигнал. |
| Синусоидальный | |
| Диапазон частот | от 0,1 Гц до 50 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Неравномерность АЧХ (тип.) | ±0,5 дБ на частоте 1 кГц (±1,5 дБ для амплитуды <20 мВпик-пик) |
| Полный коэффициент гармоник (тип.) | 1%, нагрузка 50 ОмM 2% для амплитуды < 50 мВ и частот > 10 МГц 3% для амплитуды < 20 мВ и частот > 10 МГц |
| Динамический диапазон без паразитных составляющих (тип.) | -40 дБн (Vпик-пик ≥ 0,1 В); -30 дБн (Vпик-пик ≤ 0,1 В), нагрузка 50 Ом |
| Прямоугольный/импульсный сигнал | |
| Диапазон частот | от 0,1 Гц до 25 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Коэффициент заполнения | от 10% до 90% или мин. длительность импульса 10 нс, выбирается большее |
| Разрешение коэффициента заполнения | 0.1% |
| Минимальная длительность импульса (тип.) | 10 нс |
| Время нарастания/спада (тип.) | 5 нс (от 10% до 90%) |
| Разрешение по длительности импульса | 100 пс |
| Выброс (типовое значение) | < 2% для перепадов сигнала, больших 100 мВ |
| Асимметрия | ±1% ±5 нс, при коэффициенте заполнения 50% |
| Джиттер (ср. кв.TIE), тип. | < 500 пс |
| Пилообразный/треугольный | |
| Диапазон частот | от 0,1 Гц до 500 кГц |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Коэффициент симметрии | от 0 до 100% |
| Разрешение симметрии | 0.1% |
| Постоянное напряжение | |
| Диапазон уровней (тип.) | ±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом |
| Шум | |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Разрешение по амплитуде | от 0% до 100%, шаг 1% |
| Кардинальный синус (Sinc) | |
| Диапазон частот (тип.) | от 0,1 Гц до 2 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 3,0 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,5 Впик-пик при нагрузке 50 Ом |
| Функция Гаусса | |
| Диапазон частот (тип.) | от 0, 1 Гц до 5 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом |
| Функция Лоренца | |
| Диапазон частот (тип.) | от 0,1 Гц до 5 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 2,4 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,2 Впик-пик при нагрузке 50 Ом |
| Экспоненциальное нарастание/спад | |
| Диапазон частот (тип.) | от 0,1 Гц до 5 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом |
| Функция гаверсинуса | |
| Диапазон частот (тип.) | от 0,1 Гц до 5 МГц |
| Диапазон амплитуды | от 20 мВпик-пик до 2,5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 1,25 Впик-пик при нагрузке 50 Ом |
| Кардиосигнал (тип.) | |
| Диапазон частот | от 0,1 Гц до 500 кГц |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Произвольная форма | |
| Объем памяти | от 1 до 128 КБ |
| Диапазон амплитуды | от 20 мВпик-пик до 5 Впик-пик в режиме с высоким импедансом; от 10 мВпик-пик до 2,5 Впик-пик при нагрузке 50 Ом |
| Частота повторения | от 0,1 Гц до 25 МГц |
| Частота дискретизации | 250 Мвыб./с |
| Погрешность частоты | |
| Синусоидальный и пилообразный сигналы | 130 х 10-6 (частота < 10 кГц) 50 х 10-6 (частота ≥ 10 кГц) |
| Прямоугольный и импульсный сигналы | 130 х 10-6 (частота < 10 кГц) 50 х 10-6 (частота ≥ 10 кГц) |
| Разрешение | 0,1 Гц или 4 разряда, выбирается большее |
| Постоянное смещение | |
| Диапазон постоянного смещения | ±2,5 В в режиме с высоким импедансом; ±1,25 В при нагрузке 50 Ом |
| Разрешение постоянного смещения | 1 мВ в режиме с высоким импедансом; 500 мкВ при нагрузке 50 Ом |
| Погрешность смещения | ±[(1,5% от установленного абсолютного постоянного смещения) + 1 мВ]; увеличивается на 3 мВ при повышении температуры на каждые 10 °C, начиная от +25 °C |
| Погрешность амплитуды | ±[ (1,5% от установленной амплитуды от пика до пика) + (1,5% от установленного постоянного смещения) + 1 мВ ] (частота = 1 кГц) |
| ПО ArbExpress® | осциллограф серии MDO4000C совместим с ПО ArbExpress® для редактирования и создания сигналов, выполняемым в компьютере. Сигналы, захваченные осциллографом серии MDO4000C, передаются ПО ArbExpress для редактирования. Это ПО создает сложные сигналы и подает их на генератор сигналов произвольной формы и стандартных функций, входящий в состав осциллографа и формирующий результирующие сигналы. |
