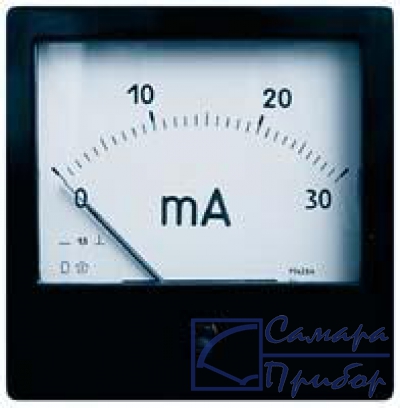

М4264 Амперметр / Вольтметр для измерения постоянного тока и напряжения в российских габаритах

Тип прибора

М4264

Размеры лицевой панели, mm

120х120

Вырез в щите, mm

112х112

Длина шкалы, mm

94

Класс точности

1,5

Масса, kg

0,35

Диапазоны измерений ( амперметров / вольтметров ) М4264

mA–

0,5; 0,75; 1; 3; 5; 10; 15; 20; 30; 50; 75; 100; 150; 300; 500; 600

непосредственно

температура -40...+50° С, относительная влажность 95 % при температуре +35° С.
Виброустойчивость: ускорение 5 m/s2, частота 20 Hz.
Вибропрочность: ускорение 15 m/s2, частота 30 Hz.
Ударопрочность: ускорение 70m/s2, частота 10...50 ударов в min.

A –

1; 2; 3; 5; 10; 20

A –

30; 50; 75; 100; 150; 200; 300; 500; 750

с наружным шунтом на 75 mV и калиброванными проводами сопротивлением 0,035 W пара

kA –

1; 1,5; 2; 3; 4; 6; 7,5

A –

200; 400; 600

с наружным шунтом на 150 mV и калиброванными проводами

kA –

1; 2; 3; 4; 6; 8; 10; 15; 20; 30

V –

0,075; 0,15; 3; 7,5; 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600; 750

непосредственно

V –

1000; 1500; 3000; 10000; 15000

с внешним добавочным сопротивлением с номинальным током 5 mA
