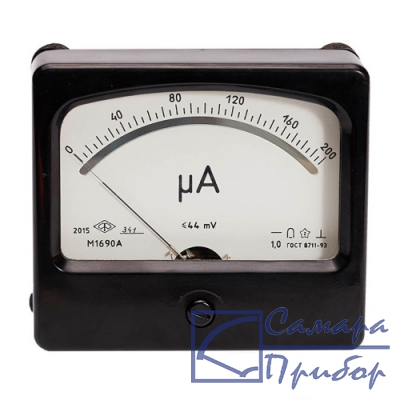

Фото М1690А|
Новый прибор, цена с НДС:
39 120,00 руб.
|
Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1690А предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Приборы М1690А – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.
|
Класс точности |
1,0 |
|
Виброустойчивость |
от 10 до 30 Гц, ускорение до 15м/с2 |
|
Вибропрочность |
от 10 до 80 Гц, ускорение до 40м/с2 |
|
Ударопрочность |
ускорение до 80 м/с2 |
|
Температура окружающего воздуха |
от минус 50 до +80°С |
|
Относительная влажность воздуха |
98 % при температуре 40°C |
|
Масса |
0,7 кг |
|
Габаритные размеры |
120х105х76 мм |
|
Диапазоны измерения |
Падение напряжения при токе полного отклонения | |
|
мкА |
мА |
мВ |
|
25-0-25 |
35 | |
|
0-50 |
70 | |
|
50-0-50 |
25 | |
|
0-100 |
50 | |
|
100-0-100 |
22 | |
|
100-0-100 |
9 | |
|
0-200 |
44 | |
|
200-0-200 |
16 | |
|
0-500 |
40 | |
|
500-0-500 |
12 | |
|
0-1 |
24 | |
|
1-0-1 |
12 | |
|
0-2 |
24 | |
|
2-0-2 |
17 | |
|
0-5 |
40 | |
|
5-0-5 |
30 | |
|
0-10 |
60 | |
|
10-0-10 |
60 | |
По заказу приборы могут изготавливаться со специальными шкалами.
Пример записи при заказе прибора М1690А с диапазоном измерений 100-0-100 мкА, падением напряжения 22 мВ, с антипараллаксным устройством, предназначенного для монтажа на вертикальном щите:
«Прибор М1690А, 100-0-100 мкА, 22 мВ, антипараллаксным, верт., ТУ 25-04-135-76»
Пример записи прибора М1690А со специальной шкалой:
«Прибор М1690А-N, ТУ 25-04-135-76»
где N – порядковое число разновидности, присвоенное разработчиком
Габаритный чертеж:
