КВАЗАР течеискатель

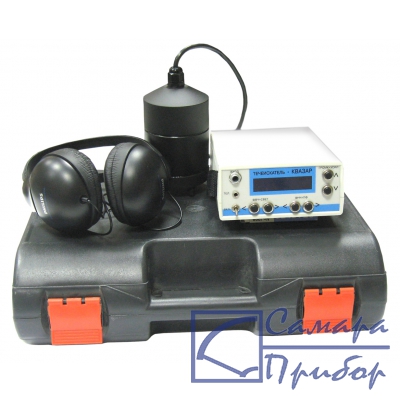

течеискатель КВАЗАРФото КВАЗАР
Новый прибор, цена с НДС:
30 600,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: ТЕЧЕИСКАТЕЛЬ КВАЗАР

Течеискатель Квазар

Назначение течеискателя

Течеискатель газа «Квазар» предназначен для поиска мест утечек жидкостей и газов из трубопроводов или резервуаров (в том числе подземных), утечек в запорной аппаратуре, обнаружения засоров трубопроводов.

Конструкция акустического датчика позволяет использовать его как наземный геомикрофон на твердых или рыхлых поверхностях.

Течеискатель газа имеет:

  • комбинированный аналоговый и цифровой визуальный индикатор уровня сигнала специального ветрозащищенного активного микрофона.
  • автоматическую и ручную регулировку усиления;
  • схему удержания значения последнего измерения;
  • возможность быстрого и независимого доступа к регулировкам двух фильтров отдельными органами управления;
  • подсветку шкалы индикатора, для работы в условиях низкой освещенности;
  • компактные размеры.

Технические характеристики течеискателя Квазар

1. Диапазон рабочих частот, Гц75-2400
2. Частоты среза фильтра низких частот, Гц75,150,300
3. Частоты среза фильтра высоких частот, Гц600,1200,2400
4. Центральные частоты полосового фильтра, Гц75,150,300,600,1200,2400
3. Усиление регулируется в автоматическом режиме с дискретностью 1дБ (в 1,12 раз) в диапазоне, дБ66
4. Усиление регулируется в ручном режиме с дискретностью 6 дБ (в два раза) в диапазоне, дБ66
5. Максимальная чувствительность по тракту усиления напряжения не менее, мВ10
6. Чувствительность акустического датчика (в диапазоне частот от 100 до 3000 Гц) не менее, В/g4
7. Глубина обнаружения, м1-3
8. Мощность на телефонном выходе на нагрузке 100 Ом не менее, мВт50
9. Громкость сигнала в наушниках регулируется с дискретностью 6дБ десятью ступенями.
10. Напряжение питание приемника от трех элементов типа 316 (АА), Вот 3.3 до 6.0
11. Средний ток потребления приемника (при выключенной подсветке индикации и напряжении питания 4.5В) составляет не более, мА40
12. Габаритные размеры приемника не более, мм200х140х60
13. Масса приемника без элементов питания не более, кг0,3
14. Прибор может нормально эксплуатироваться при температурах окружающего воздуха от -20 до +45°С и относительной влажности до 90%.

Комплект поставки прибора

НаименованиеКоличество
1Течеискатель «Квазар»1
1Геомикрофон1
2Наушники закрытого типа1
3Паспорт, инструкция по эксплуатации и техническое описание1
4Футляр1

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТЕЧЕИСКАТЕЛЯ КВАЗАР

Работа течеискателя основана на прослушивании участка поверхности над трубопроводом с помощью специального микрофона. При поиске места утечки регистрируется шум вытекающей под давлением из трубопровода жидкости.

Акустический датчик течеискателя имеет специальную конструкцию, так он должен улавливать только акустические колебания, распространяемые в грунте (при прослушивании утечек в подземных коммуникациях) или непосредственно по конструкции трубопровода (при прослушивании герметичности запорной аппаратуры или мест засора). Звуковые колебания, приходящие по воздуху, являются помехой и должны гаситься конструкцией датчика. При прослушивании поверхности грунта с твердым покрытием (асфальт, бетон) для лучшего акустического контакта датчик имеет массивный корпус. При работе на рыхлом грунте высокую чувствительность микрофону обеспечивает присоединение к корпусу дополнительного металлического заостренного щупа-штыря, который втыкается в грунт.

Так как шумы, издаваемые истекающими жидкостями или газами, в каждом конкретном случае могут иметь разную спектральную окраску, то в приборе предусмотрена возможность быстрого переключения фильтров высоких и низких частот или выбора частоты полосового фильтра. Это позволяет прослушивать только интересующую часть спектра и подавить мешающие и фоновые шумы. Дискретность переключения частот фильтров составляет одну октаву (в два раза). Все фильтры имеют добротность в одну единицу, что позволяет минимизировать частотные и фазовые искажения спектра шума после прохождения через фильтры прибора.

Работой течеискателя управляет микроконтроллер, информация о режимах работы и уровне сигнала выводится на жидкокристаллический символьный двухстрочный индикатор (именуемый далее ЖК-индикатор). Преобразования входного сигнала по амплитуде и частоте осуществляется специальными цифро-аналоговыми микросхемами, которые управляются программно. Приемник размещен в пластиковом прямоугольном корпусе, состоящем из верхних и нижних П-образных половинок, скрепленных винтами снизу корпуса. Все органы управления, коммутации и индикации расположены на передней панели течеискателя. Задняя стенка корпуса прибора является крышкой батарейного отсека. Для переноски прибора по бокам корпуса закреплены концы плечевого ремня регулируемой длины.

Течеискатель Квазар
