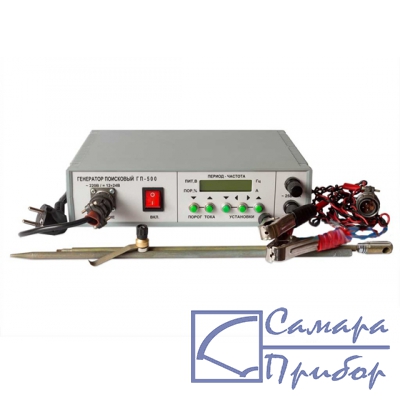

Фото ГП-500|
Новый прибор, цена с НДС:
63 360,00 руб.
|
Генератор поиска ГП-500 мощностью 500 Вт предназначен для формирования мощного токового сигнала в диапазоне частот от 100 до 3000 Гц необходимого при определении мест повреждения изоляции подземных трубопроводов.
Питание генератора возможно как от сети переменного тока 220 В, так и от источников постоянного напряжения (12 или 24 В).
Генератор ГП-500 может быть использован с любыми приемниками трассоискателей подземных коммуникаций, имеющими рабочие частоты от 100 до 10000 Гц благодаря возможности выбора и точной установки частоты генерации. Генератор позволяет выбирать частоту модуляции или отключать модуляцию (для дожига мест незначительного повреждения изоляции).
Особенностью генератора являются его высокие удельные характеристики, большой КПД и универсальность.
| Параметр | Значение |
| Питание генератора: - сеть переменного тока напряжением, В - частота сети, Гц - источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10% с напряжением, В | 220±20 50÷60 от 12 до 30 |
| Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом составляет, В, не менее | 25 |
| Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической нагрузке не более 1 Ом составляет, А, не менее | 25 |
| Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10% | от 0 до 100% |
| Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц | 10 |
| Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек. | от 0,5 до 2,0 |
| Шаг перестройки периода модуляции составляет, сек. | 0.1 |
| Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В составляет не менее | 80% |
| Габаритные размеры корпуса генератора, мм, не более | 80х220х300 |
| Масса генератора, кг, не более | 3 |
| Генератор сохраняет работоспособность при температуре окружающего воздуха, 0°C, и относительной влажности при 200°C | от -20 до + 40 90% |
| № | Наименование | Количество |
| 1 | Генератор поисковый ГП-500 | 1 |
| 2 | Контакт с магнитом | 1 |
| 3 | Штырь заземления разборный | 1 |
| 4 | Провод подключения нагрузки (3 м, сечение 1,5 мм2) | 2 |
| 5 | Провод подключения рамки электромагнитной (двойной, 1,5 м) | 1 |
| 6 | Провод подключения генератора к источнику постоянного тока (двойной, 1,5 м, сечение 1,5 мм2) | 1 |
| 7 | Провод подключения генератора к сети 220В 50Гц | 1 |
| 8 | Паспорт | 1 |
| 9 | Техническое описание | 1 |
| 10 | Инструкция по эксплуатации | 1 |
| 11 | Футляр для транспортировки и хранения | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Рамка электромагнитная излучающая |
