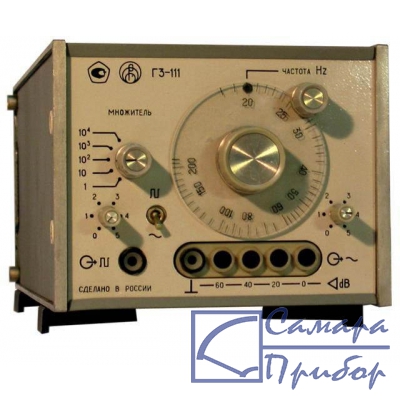

Фото Г3-111|
Прибор складского хранения, цена с НДС:
по запросу
|
Генератор Г3-111 - источник электрических сигналов синусоидальной и прямоугольной формы.
Генератор RC-типа с плавной установкой частоты в пределах каждого из 5 поддиапазонов предназначен для настройки и испытания различной радиоаппаратуры звукового, ультразвукового и СВ диапазонов.
Частота генератора Г3-111 может быть синхронизирована внешним сигналом произвольной формы.
Система стабилизации выходного напряжения обеспечивает равномерную АЧХ генератора и постоянство уровня при воздействии дестабилизирующих факторов.
Регулировка напряжения плавная и дискретная в широких пределах.
| Общие данные | |
| Диапазон частот | 20 Гц-2 МГц (5 поддиапазонов) |
| Основная погрешность установки частоты | ±(3+50/f) % |
| Выходное напряжение | 5 В (600 Ом) |
| Ослабление выходного напряжения | 0-60 дБ с дискретностью через 20 дБ (с делителем),-22 дБ (плавно регулируемое) |
| Коэффициент гармоник | 0,5% (20-200 Гц, 20-200 кГц),0,3% (200 Гц-20 кГц),1% (200 кГц-1 МГц),2% (1-2 МГц) |
| Параметры сигнала прямоугольной формы | амплитуда: 10 В (600 Ом),скважность: 2,длительность фронта и среза: 100 нс |
| Потребляемая мощность | 20 В∙А |
| Питание | 220±22 В, 50 Гц или 115 В, 400 Гц |
| Источник постоянного тока напряжением | 27±0,54 В |
| Габариты | 189х180х335 мм |
| Масса | 5 кг |
