Атлет ТЭК-120АЭ кабеледефектоискатель

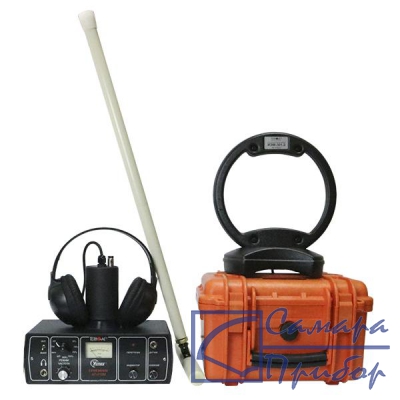

кабеледефектоискатель Атлет ТЭК-120АЭФото Атлет ТЭК-120АЭ
Новый прибор, цена с НДС:
333 270,00 руб.
Производитель: Россия
Госреестр РФ: не внесен
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: Атлет ТЭК-120АЭ

Назначение

  • Поиск подземных трасс, электрических кабелей и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м.
  • Определения мест повреждения силовых кабельных линий индукционным и акустическим методами.
  • Трассировка кабеля с высокой дальностью.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Рекомендуемые области применения

  • Электроэнергетика

Технические характеристики генератора "АГ-120Т":

ПараметрЗначение
Частоты генерируемого сигналаДиапазон 200...9999
Режимы генерации
режим 1непрерывный
режим 2кратковременные посылки импульсов
режим 3трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме:
- непрерывная и трехчастотная генерация, А
- импульсные посылки, А
10
15
Максимальное выходное напряжение, В
- при работе в безопасном режиме
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока
24
220
330
140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В180 непрерывно и «3F»
- от сетевого блока питания, Вт70
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойавтоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм305х270х194
Масса электронного блока, не более, кг12
Диапазон эксплуатационных температур, °С-30 …+60

Приемник "АП-010М":

ПараметрЗначение
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В, тип элементов питания9+1-2,56 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х150
Масса, не более, кг1,5

Акустический датчик "АД-227"

ПараметрЗначение
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,2

Электромагнитный датчик "ЭМД-247"

ПараметрЗначение
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц8192, 1024, 512 Гц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)

Индукционная антенна "ИЭМ-301.3"

Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
Тип корпусапластмассовый, герметичный

Комплект поставки Атлет ТЭК-120АЭ

НаименованиеКоличество
Акустический датчик "АД-220"1
Генератор "АГ-120Т"1
Головные телефоны1
Индукционная антенна "ИЭМ-301.2"1
Приемник "АП-010М"1
Провода соединительные1
Сумка1
Электромагнитный датчик "ЭМД-227М"1

Дополнительная комплектация Атлет ТЭК-120АЭ

  • ДКИ-100, датчик контроля качества изоляции
  • ДОДК-100, датчик определитель дефектов коммуникаций
  • КИ-110/80, клещи индукционные, диаметр 80мм
  • КИ-110/110, клещи индукционные, диаметр 110мм
  • КИ-110/125, клещи индукционные, диаметр 125мм
  • КИ-110/50, клещи индукционные, диаметр 50мм

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
