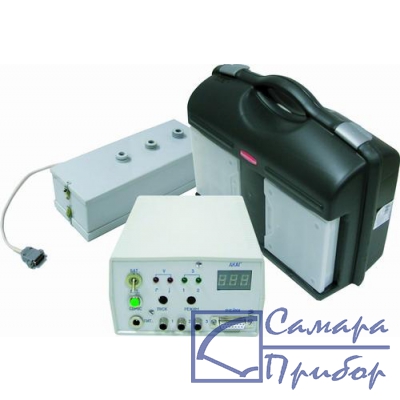

Анализатор коррозионной активности грунта АКАГ предназначен для качественной и количественной оценки коррозионной агрессивности грунта по отношению к стали в местах укладки подземных сооружений, в частности стальных трубопроводов, в соответствии с ГОСТ 9.602-89 и ГОСТ 9.602-2005 «Сооружения подземные и общие требования к защите от коррозии», инструкции по защите городских подземных трубопроводов от коррозии РД 153-39.4-091-01.
Анализатор предназначен для работы в полевых и лабораторных условиях. Выполнение всех измерительных процедур анализа прибором осуществляется автоматически. Диапазон рабочих температур прибора от +5 до +45 ºС. Прибор определяет удельное сопротивление грунта и плотность тока катодной защиты углеродистой и низколегированной стали на основании анализа образцов грунта.
Параметр | Значения |
Диапазон измерения удельного сопротивления грунта, Ом*м | 10-200 |
Приведенная погрешность определения удельного сопротивления грунта, %, не более | 2 |
Продолжительность анализа удельного сопротивления грунта, с, не более | 40 |
Диапазон определения плотности катодного тока, мА/м2 | 20-250 |
Относительная погрешность определения катодного тока, %, не более | 5 |
Входное сопротивление измерительных входов прибора, МОм, не менее | 10 |
Продолжительность анализа плотности катодного тока без учета предварительной выдержки электрода сравнения, мин, не более | 45 |
Анализатор обеспечивает измерение и индикацию уровня питающего напряжения | При снижении напряжения питания ниже уровня 4.0 В и при завершении каждого измерения. выдает звуковой сигнал |
Анализатор отображает в цифровом виде | - значение измеренного удельного сопротивления грунта, - мгновенные значения потенциалов электродов сравнения относительно рабочих электродов их среднее значение, - мгновенные значения плотности катодного тока на каждой измерительной ячейке и их среднее значение. |
Автоматическое сохранение результатов последних измерений в энерго-независимой памяти | да |
Питание | осуществляется от четырех элементов питания типа «343» (R14, C), либо от внешнего источника постоянного тока напряжением от 9 до 25 В, рассчитанного на ток не менее 100 мА. |
Средний потребляемый прибором ток, мА, не более | 50 |
Время непрерывной работы от свежего комплекта батарей, не менее, час | 50 |
Габаритные размеры прибора, мм, не более | 140х80х200 |
Масса прибора, кг, не более | 0.4 |
Габаритные размеры контейнера электродных ячеек, мм, не более | 330х130х120 |
Масса контейнера электродных ячеек, кг, не более | 1.5 |
Объем каждой из четырех измерительных ячеек, дм3 | 0.49 |
№ | Наименование | Количество |
1. | Прибор АКАГ | 1 |
2. | Контейнер электродных ячеек | 1 |
3. | Эквивалент нагрузки | 1 |
4. | Электрод сравнения типа Эср-10103 | 3 |
5. | Элементы питания типа «343» (R14,С) | 4 |
6. | Приспособление для укладки и выравнивания грунта | 1 |
7. | Сетевой адаптер | 1 |
8. | Паспорт, инструкция по эксплуатации и техническое описание | 1 |
9. | Футляр | 1 |
