AFG-73021 генератор сигналов

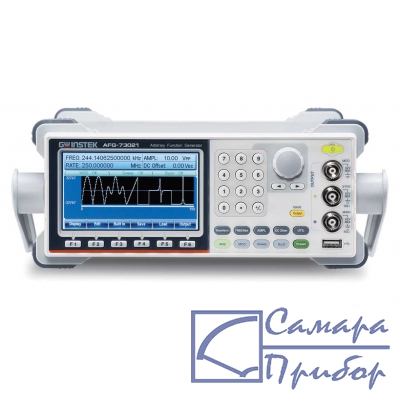

генератор сигналов AFG-73021Фото AFG-73021
Новый прибор, цена с НДС:
169 540,00 руб.
Производитель: GW Instek, Тайвань
Госреестр РФ: 78131-20
Статус: производится
Наличие в Самаре: уточняйте у менеджеров
Обратите внимание!
  • Работаем только с юридическими лицами и ИП
  • Оплата по безналичному расчету
  • Гарантия на приборы: от 12 месяцев
  • Приборы с поверкой в наличии
  • Доставка в Самару и в другие города России
Варианты обозначения: AFG-73021, AFG 73021, AFG73021

Особенности генератора сигналов AFG-73021:

  • Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные);
  • Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031);
  • Разрешение по частоте: 1 мкГц;
  • Погрешность установки частоты ±1x10-6;
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм);
  • Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек;
  • Формирование выходного сигнала с гармониками (до 8-й гарм.);
  • Режимы модуляции: АМ, ЧМ, ИМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst);
  • Режим свипирования: частота (ГКЧ) и амплитуда;
  • Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала);
  • Возможность редактирования СПФ без подключения к ПК;
  • Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032);
  • Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.;
  • Интерфейсы USB (2), LAN, (опция - GPIB);
  • Возможность сохранения и загрузки данных с USB-flash;
  • Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek).

Технические характеристики генератора сигналов AFG-73021:

Выходные параметры
ПараметрAFG-73021, AFG-73022AFG-73031, AFG-73032
Число каналов1- канал AFG-73021
2 - канала AFG-73022
1- канал AFG-73031
2 - канала AFG-73032
Частотный диапазон1 мкГц...20 МГц1 мкГц...30 МГц
Разрешение1 мкГц
Погрешность установки частоты1*10 - 6
Выходной уровень1 мВ...10 В пик - пик (на 50 Ом)
2 мВ ...20 В пик - пик (без нагрузки)
Разрешение0,1 мВ или 4 разряда
Погрешность установки ( на 50 Ом)± (1% от уст . значения + 1 мВпик ) на f = 1 кГц , U смещ= 0 В
Синусоида
Коэффициент гармонических искажений± (0, 2 %+1 мВскз) 0...20 кГц
Коэффициент гармоник- 60 дБн 0...1 мГц, < 3 Впик
- 55 дБн 0...1 мГц, > 3 Впик
- 45 дБн 1... 5 МГц, > 3 Впик
- 30 дБн 5... 3 0 МГц, > 3 Впик
Фазовый шум< - 110 дБн / Гц 10 МГц, полоса 15 кГц
Постоянное смещение
Диапазон±5 В на нагрузке 50 В (пиковое значение AC + DC )
±10 В без нагрузки (пиковое значение AC + DC )
Погрешность установки± (1% от установленного постоянного смещения + 1 мВ + 0,5% от установленной амплитуды)
Меандр
Время нарастания/спада< 8 нс
Выброс< 5%
Асимметрия1% от периода + 1 нс
Перестраиваемая скважность20... 80% (≤ 2 0 МГц)20... 80% ( ≤ 25 МГц)
40...60% ( ≤ 3 0 МГц)
Джиттер0,01% + 525 пс < 2 МГц, 0,1% + 75 пс > 2 МГц
Пила, треугольник
Диапазон частот1 мкГц...1 МГц
Нелинейность< 0,1%
Перестраиваемая симметрия0,0 ... 100,0% (разрешение 0,1%)
Импульс
Период повторения импульсовПериод ≥ длительность – 0,625 [( Вр . Нараст – 0 , 6 нс ) + ( Вр . Спад – 0 , 6 нс )]
Длительность импульса20 нс... 9 99, 830 с
Время нарастания/спада9.32 нс... 799,900 с
Выброс< 5%
Джиттер0,01% + 50 пс
Генератор гармоник
Порядок гармоник (№№)≤ 8
Тип гармоникчётные, нечётные, все, пользовательские (регулировка фазы и амплитуды для каждой гармоники)
АМ, ЧМ
Формы несущейСинус, меандр, треугольник, пила . Импульс и произвольная только для АМ
Модулирующее колебаниеСинус, меандр, треугольник, пила
Источник модуляцииВнешний/внутренний
Частота модуляции2 мГц...20 кГц
Коэффициент АМ0%...120%
Частота девиацииDC ... 2 0 МГц (пиковая)DC ... 3 0 МГц (пиковая)
ИМ
Формы несущейСинус, треугольник, пила
Модулирующее колебаниеСинус, меандр, треугольник, пила
Источник модуляцииВнутренний
Девиация фазы0 ° ... 360 °
Частота модуляции2 мГц...20 кГц
ШИМ
Форма несущейМеандр
Модулирующее колебаниеСинус, меандр, треугольник, пила
ИсточникВнешний , внутренний
Частота модуляции2 мГц...20 кГц
Девиация0%...100% от длительности импульса
SUM
Формы несущейСинус, треугольник, пила , импульс, шум
Модулирующее колебаниеСинус, меандр, треугольник, пила
Отношение0%...100% от амплитуды несущего сигнала
ИсточникВнешний, внутренний
Частота модуляции2 мГц...20 кГц
ЧМН
Формы несущейСинус, меандр, треугольник, пила
Модулирующее колебание50% скважности меандра
Внутренняя частота2 мГц...1 М Гц
ИсточникВнешний , внутренний
Диапазон частотDC ...2 0 МГцDC ... 3 0 МГц
Свипирование (Развертка)
Тип качания (параметр)Частота, амплитуда
Форма сигналаЧастота: синус, меандр, треугольник, пила
Амплитуда: синус, меандр, треугольник, пила, импульс, шум, СПФ
Режим свипированияЛинейный или логарифмический
Диапазон частотКак у основного сигнала
Цикл свипирования1 мс...500 с
Режим запускаВнешний, внутренний, однократный
Источник запускаВнешний, внутренний
Пакетный режим
Формы сигналовСинус, меандр, треугольник, пила , импу льс, шум
Диапазон частотКак у основного сигнала
Число пакетов1...1000000 циклов или бесконечно
Начальная /конечая фаза-360,0°...+360,0° с
Период повторения1 мкс...500 с
Произвольная форма (СПФ)
Частота дискретизации250 МГц
Частота повторения125 МГц
Длина памяти8 М точек
Разрешение ЦАП6 бит
Энергонезависимая память10 ячеек (по 8 МБ)
Произвольная форма (СПФ)
Вход внешней модуляцииАМ, ЧМ, ШИМ, глубина модуляции (100 %): ± 5 В, входное сопротивление: 10 кОм
Выход модуляцииДля AFG - 73031/ 73021 – АМ, ЧМ, ФМ, Ш ИМ, SUM , ГКЧ , уровень: ≥ 1 Впик - пик, вых. сопр. > 10 кОм
Вход внешней синхронизацииВходной уровень: TTL; длит. импульса: > 100 нс; входное сопротивление: 10 кОм
Вход внешнего опорного сигнала10 МГц; уровень: 0,5...5 В пик - пик; вх . сопр. : 1 кОм
Выход опорного сигнала10 МГц; уровень: 1 В пик - пик; вых . сопр. : 50 Ом
Общие данные
Напряжение питания220 В ( ± 15 %), 50 / 60 Гц
ИнтерфейсыUSB (2) , LAN ( GPIB – опция)
Экранцветной ЖК ( TFT ), д иагональ 11 см (480 х 272 точек)
Рабочие условияТемперату ра: 0...40 ° C ; в лажность: ≤ 80 %
Условия храненияТемпература: - 10...70 °С ; в лажность: ≤ 70 %
Габаритные размеры107 × 26 5 × 374 мм
Масса4 кг

Комплект поставки AFG-73021

НаименованиеКоличество
1Генератор сигналов AFG-730211
2Сетевой шнур питания1
3Кабель BNC - BNC1
4Руководство по эксплуатации на CD1

Дополнительные материалы для скачивания:

(подробное описание, сертификат, паспорт, руководство по эксплуатации, инструкция, методика поверки, формуляр, декларация соответствия)
Дополнительных материалов нет.
